磷酸鹽澆注料

產(chǎn)品詳情

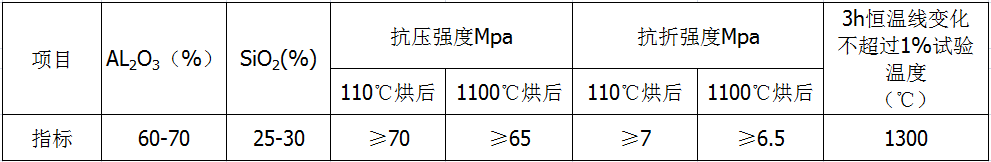

磷酸鹽澆注料是以粘土熟料或礬土熟料及剛玉等作為骨料，用工業(yè)磷酸作為結(jié)合劑（一般采用磷酸鋁作為結(jié)合劑），高鋁水泥作為促凝劑來混合配制而成。具有耐火度高、強(qiáng)度高、熱震穩(wěn)定性好等特點(diǎn)，通過改變其原料組成的三氧化二鋁的含量，達(dá)到設(shè)計(jì)要求。使用溫度范圍在1450~1600℃之間，是使用溫度較高的一種澆注料。常用的磷酸鹽結(jié)合劑有磷酸二氫鋁、磷酸鈉及正磷酸鹽等，骨料則分為高鋁質(zhì)、粘土質(zhì)、硅質(zhì)和鎂質(zhì)等。
使用時(shí)，先將耐火原料進(jìn)行充分?jǐn)嚢杌炀缓蟀蚜姿嵝枰昧康?0％-60％加入到混合好的干料中，進(jìn)行第一次攪拌，但不加人促凝劑，攪拌后應(yīng)困料，根據(jù)季節(jié)的不同，困料時(shí)間為24-48h，困好后的料在澆注施工前應(yīng)進(jìn)行第二次攪拌，此時(shí)要加入促凝劑高鋁水泥，攪拌均勻后再加入余下的磷酸，繼續(xù)攪拌3-4rain即可。
磷酸鹽澆注料在熱工窯爐上應(yīng)用始于20世紀(jì)50年代，當(dāng)時(shí)也稱為磷酸鹽混凝土，一直廣泛應(yīng)用于冶金、機(jī)電以及化工等工業(yè)窯爐。
組成磷酸鹽結(jié)合耐火澆注料的組成與一般耐火澆注料相近似。磷酸鋁、磷酸與中性及酸性骨料在常溫條件下只發(fā)生緩慢反應(yīng)，為賦予澆注料常溫硬化性能，必須使用硬化劑。硬化劑有活性氫氧化鋁、滑石、氟化銨、氧化鎂、堿性氯化鋁、純鋁酸鈣水泥等。氧化鎂是應(yīng)用普遍的硬化劑，促硬效果好但反應(yīng)生成的磷酸鎂耐熱性差，致使熱態(tài)強(qiáng)度下降，以氧化鎂作硬化劑其硬化時(shí)間隨氣溫不同而變化顯著。應(yīng)用磷酸鹽結(jié)合耐火澆注料忌用水和蒸汽養(yǎng)護(hù)，干燥溫度較低時(shí)易形成吸濕性化合物焦磷酸H4P207、存放期間吸附空氣中的水分后，還原成正磷酸破壞膠結(jié)性，喪失強(qiáng)度或軟化，出現(xiàn)“潮解”現(xiàn)象。故此種耐火澆注料須經(jīng)過450℃左右的干燥，形成磷酸鋁或偏磷酸鋁，其結(jié)構(gòu)方能穩(wěn)定。
