耐火澆注料施工過程中應遵循的20條規定
發布時間：2022-03-02
在不定形耐火材料的應用過程中，影響其使用性能有多種因素，比如選材、施工、養護等多個方面。其中施工的重要性至關重要。以下是不定形耐火材料施工中，需要遵循的規定：
1)、不定形耐火材料如包裝破損、物料明顯外泄、受到污染或潮濕變質時，該包料不應使用。
5)、墩放耐火預制構件時，支承的位置和方法，應符合構件的受力情況，不應使預制構件產生超應力和損傷。在澆注、噴涂施工前，應預先潤濕。
6)、振動棒、搗錘等金屬搗實工具，不得直接作用于錨固。必要時，應墊以木板。
8)、攪拌耐火澆注料用水，應采用潔凈水。沿海地區攪拌用水應經化驗，其氯離子(C1-)濃度不應大于300mg/L。
9)、澆注用的模板應有足夠的剛度和強度，支模尺寸應準確，并防止在施工過程中變形。模板接縫應嚴密，不漏漿。對模板應采取防粘措施。與澆注料接觸的隔熱砌體的表面，應采取防水措施。
10)、澆注料應采用強制式攪拌機攪拌。攪拌時間及液體加入量應嚴格按施工說明執行。變更用料牌號時，攪拌機及上料斗、稱量容器等均應清洗干凈。
11)、攪拌好的耐火澆注料，應在30min內澆注完，或根據施工說明的要求在規定的時間內澆注完。已初凝的澆注料不得使用。
12)、澆注料中鋼筋或金屬埋設件應設在非受熱面。鋼筋或金屬埋設件與耐火澆注料接觸部分，應根據設計要求設置膨脹緩沖層。注：普通鋼筋的使用溫度不應超過350℃。
13)、整體澆注耐火內襯膨脹縫的設置，應由設計規定。對于黏土質或高鋁質的耐火澆注料等，當設計對膨脹縫數值沒有規定時，每米長的內襯膨脹縫的平均數值，可采用下列數據：
14)、澆注料應振搗密實。振搗機具宜采用插入式振搗器或平板振動器。在特殊情況下可采用附著式振動器或人工搗固。當用插人式振搗器時，澆注層厚度不應超過振搗器工作部分長度的1.25倍;當用平板振動器時，其厚度不應超過200mm。自流澆注料應按施工說明執行。隔熱耐火澆注料宜采用人工搗固。當采用機械振搗時，應防止離析和體積密度增大。
15)、耐火澆注料的澆注，應連續進行。在前層澆注料凝結前，應將次層澆注料澆注完畢。間歇超過凝結時間，應按施工縫要求進行處理。施工縫宜留在同一排錨固磚的中心線上。

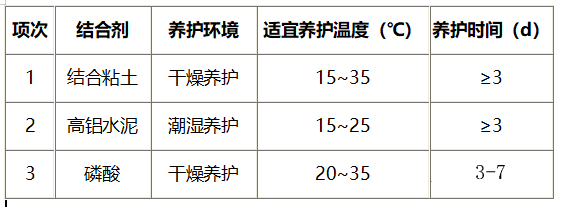

16)、耐火澆注料在施工后，應按設計規定的方法養護。如無特殊規定，可按表的規定進行。耐火澆注料養護期間，不得受外力及振動。蒸汽養護的升溫速度，宜為10～15℃/h，降溫速度不宜超過40℃/h。
17)、不承重模板，應在澆注料強度能保證其表面及棱角不因拆模而受損壞或變形時。才可拆除;承重模板應在澆注料達到設計強度70%之后。才可拆除。熱硬性澆注料應烘烤到指定溫度之后，才可拆模。
18)、澆注料的現場澆注質量，對每一種牌號或配合比，20m3為一批留置試塊進行檢驗，不足此數亦作一批檢驗。采用同一牌號或配合比多次施工時，每次施工均應留置試塊檢驗。檢驗項目和技術要求，可參照現行的行業標準《黏土質和高鋁質致密耐火澆注料》YB/T5083的規定執行。
19)、澆注襯體表面不應有剝落、裂縫、孔洞等缺陷。可允許有輕微的網狀裂紋。
20)、耐火澆注料的預制件，不宜在露天堆放。露天堆放時，應采取防雨防潮措施。
21)、起吊澆注料預制件時，預制件的強度應達到設計對吊裝所要求的強度。預制件吊運時應輕起輕放，嚴格按吊裝要求操作。預制件砌體縫隙的寬度及縫隙的處理應按設計規定。
22)、預制件應設有吊裝環，吊運預制件應起吊吊裝環。對于用吊掛磚作傳力系統的爐頂預制件，在吊運、安裝過程中，要保證每塊吊掛磚均衡受力，吊掛磚不得受到沖撞等損傷。爐頂預制件不宜碼放，碼放時預制件不得直接碼放在爐頂預制件的吊掛磚上。
